Vakuumprüfung von Schweißnähten · Methode C3Dicht ist, was
keine Blasen
wirft.

Die Vakuumprüfung ist ein zerstörungsfreies Verfahren zur Dichtheitsprüfung von Schweißnähten und Dichtungsbahnen — klassifiziert als Methode C3 nach DIN EN 1779. Geläufig sind auch die Bezeichnungen Vakuumtest und Blasenprüfung. Schaumbildner auf die Naht, transparente Vakuumglocke aufsetzen, evakuieren. Sitzt in der Naht ein durchgehender Leckkanal, strömt Luft hindurch — und das schaumbildende Mittel zeigt die Undichtigkeit durch Blasenbildung an. Beobachtet wird durch das Sichtfenster aus Makrolon. Kein Deutungsspielraum: Blasen oder keine Blasen.

Schnitt A–A · Vakuumglocke auf Schweißnaht BEREIT
Fehlstelle, durchgehend zur Pumpe · NW 7,2 Sichtfenster (Makrolon) Schaumbildner n. DIN EN 14291 Glocken je Nahttyp · DN 32 – >1000
UndichtBLASENBILDUNG · n. DIN EN 1593
DichtKEINE BLASENBILDUNG · HALTEZEIT ERFÜLLT
Haltezeit: — · Sollwert 30 s n. DVGW G 469 E3

Der Prüfstand ist bedienbar: erst Nahtzustand wählen, dann Pumpe starten.

Technische Kennwerte Übersicht · Stand 07/2026
POS. 1max. −850 mbarEndvakuum der TP-SerieRegelwerke verlangen 150–500 mbar
POS. 210⁻⁴–10⁻³ mbar·l/sNachweisbare LeckratePraxiswert · ideal bis 10⁻⁵
POS. 36 BauformenGlocken, Brillen und PrüfrahmenRundnähte · DN 32 bis >1000Stumpfnähte · bis 700 mmKehlnähte · bis 700 mmAußenkantenInnenkantenZylindrische GlockenSonderanfertigung n. Geometrie
POS. 4C3 · DIN EN 1779Klassifikation der PrüfmethodeDIN EN 1593 · BlasenprinzipDVS 2225-2 · DichtungsbahnenDVGW G 469 E3 · FernwärmeASME BPVC V · Vacuum BoxAPI 650 · TankbödenAD 2000 HP 5/3 · DruckbehälterDIN EN 14291 · Prüfmittel
Prüfablauf

Sechs Schritte.
Ein eindeutiges Ergebnis.So läuft die Vakuumprüfung an einer Schweißnaht ab

Das Verfahren ist normativ definiert und mechanisch simpel: Druckdifferenz zwischen Bauteilinnerem und evakuierter Glocke. Ein durchgehender Leckkanal lässt Luft strömen — und Luft im Schaum ist sichtbar. Der entscheidende Vorteil: Das Bauteil muss nur von einer Seite zugänglich sein. Deshalb ist die Vakuumprüfung das Standardverfahren für Tankböden, Auffangwannen und offene Konstruktionen, bei denen ein Druckhalteversuch gar nicht möglich ist.

A

Sichtprüfung & Reinigen

Schlacke, Spritzer, Rost, Fett und Verschmutzungen entfernen. Oberfläche mind. 5 °C — bei Frost vorwärmen.

VT n. DIN EN ISO 17637 · ≥ 350 lx
B

Funktionsprüfung am Referenzleck

Glocke und Gerät vorab an einem bekannten Referenzleck prüfen. Erst dann steht fest, dass die Anlage eine Undichtigkeit auch wirklich anzeigt.

Nachweis der Prüfempfindlichkeit
C

Schaumbildner auftragen

Die gesamte Naht vollständig benetzen. Zu trockenes Auftragen ist der häufigste vermeidbare Fehler.

Prüfmittel n. DIN EN 14291
D

Glocke aufsetzen, evakuieren

Aufsetzen und andrücken, bis der Unterdruck die Glocke selbst hält. Die Pumpe zieht den Sollunterdruck nach Regelwerk.

Endvakuum bis −850 mbar
E

Beobachten

Haltezeit einhalten. Ortsfeste, wachsende Blasen = echte Anzeige. Randblasen an der Dichtung sind Kunstfehler.

Haltezeit 5–30 s je Regelwerk
F

Markieren, nachprüfen

Belüften, Anzeige mit wasserfestem Marker kennzeichnen, reparieren. Mit Überlappung umsetzen und erneut prüfen.

Überlappung ~50–100 mm
Ausrüstung

Pumpe. Glocke. Prüfmittel.Lecksuchgeräte, Vakuumglocken und Schaumbildner für die Vakuumprüfung

Mehr braucht die Blasenprüfung nicht — wenn die drei zusammenpassen. Die Vakuumglocken sind eine Eigenproduktion von AB Industrie Service, entwickelt und gefertigt für den täglichen Baustelleneinsatz. Diese Seite erklärt die Technik; Preise und Verfügbarkeit finden Sie im Shop.

BLATT 01LECKSUCHGERÄTE · TP-SERIEÖLFREI · 230 V

Vakuumlecksuchgeräte TP 6 & TP 8

Trockenlaufende Drehschieberpumpe — kein Öl, kein Ölnebel, wenig Wartung. Schnellkupplung NW 7,2 für den schnellen Glockenwechsel auf der Baustelle. Die beiden Geräte unterscheiden sich ausschließlich in der Förderleistung — mehr Leistung heißt: große Glocken ziehen schneller an.

KennwertTP 6TP 8
Förderleistung6 m³/h
= 100 l/min
8 m³/h
= 133 l/min
Endvakuum−850 mbar−850 mbar
AnschlussNW 7,2NW 7,2
Spannung230 V230 V
Gewicht~11,6 kg~11,6 kg
Schalldruck62 dB(A)62 dB(A)
SchutzartIP 54IP 54
Vakuumlecksuchgerät TP 6 für die Vakuumprüfung von Schweißnähten, mit Vakuummeter, Ein-Aus-Schalter und Schnellkupplung NW 7,2

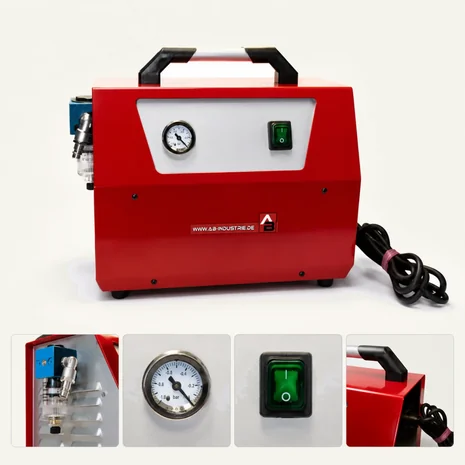

ABB. 1 · VAKUUMLECKSUCHGERÄT TP-SERIE MIT ANSCHLUSS- UND BEDIENDETAILS
BLATT 02GLOCKEN · RUNDNAHT

Rundnaht-Glocken DN 32 – >1000

Feste Größen DN 32–300 und dimensionsvariable Glocken (DN 125–150 bis >1000) für Rund- und Stutzennähte am Rohr.

Rundnaht-Vakuumglocke für die Vakuumprüfung von Rohrschweißnähten, mit Sichtfenster aus Makrolon, Auflagedichtung und Schnellkupplung NW 7,2

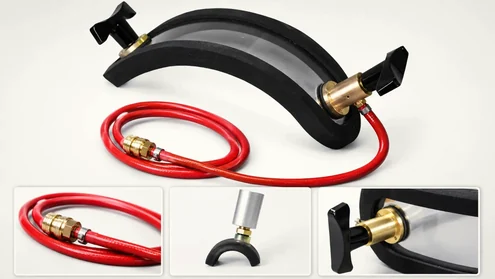

ABB. 2 · RUNDNAHT-GLOCKE MIT SICHTFENSTER, DICHTUNG UND ANSCHLUSS
11 feste · 5 variable Größen Rundnaht-Glocken DN 32 bis >1000
BLATT 03GLOCKEN · STUMPFNAHT

Stumpfnaht-Glocken bis 700 mm

Langgestreckte Glocken für gerade Stoßnähte — Bodenbleche im Tankbau, Blechstöße im Behälterbau. Prüflänge bis 700 mm je Ansatz; längere Nähte werden mit Überlappung umgesetzt.

Stumpfnaht-Vakuumglocke bis 700 mm für die Vakuumprüfung gerader Stoßnähte, mit langem Sichtfenster, Auflagedichtung und Absperrhahn; Vakuummeter optional

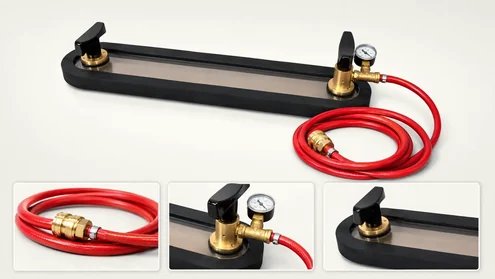

ABB. 3 · STUMPFNAHT-GLOCKE MIT SICHTFENSTER UND ABSPERRHAHN — VAKUUMMETER OPTIONAL
BLATT 04KEHLNAHT

Kehlnaht-Glocken bis 700 mm

Für Boden-Mantel-Nähte und T-Stöße — dort, wo zwei Bleche im Winkel stehen. Prüflänge bis 700 mm je Ansatz.

Kehlnaht-Vakuumglocke bis 700 mm für die Vakuumprüfung von Boden-Mantel-Nähten und T-Stößen, mit gewinkelter Auflagedichtung und Absperrhahn; Vakuummeter optional

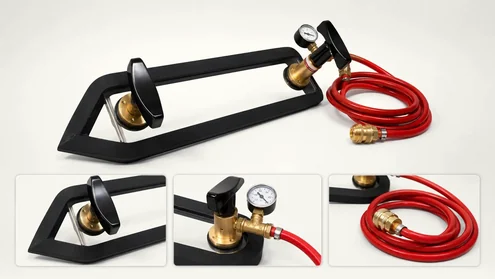

ABB. 4 · KEHLNAHT-GLOCKE MIT GEWINKELTER AUFLAGEDICHTUNG
BLATT 05SONDERFORMEN

Kanten, Zylinder & Sonderanfertigung

Außen- und Innenkanten, zylindrische Glocken für Stutzen und Pontondeckel. Darüber hinaus fertigen wir Glocken nach Kundengeometrie — beliebige Kehlnaht-Winkel, eingeschweißte Stutzendurchführungen, beengte Innenecken.

Sonderformen von Vakuumglocken für die Vakuumprüfung: zylindrische Glocke für Stutzen und Pontondeckel, Rechteckglocke und Kantenglocke, jeweils mit Absperrhahn und optionalem Vakuummeter

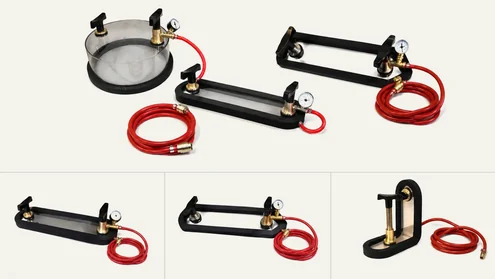

ABB. 5 · SONDERFORMEN — ZYLINDRISCH, RECHTECKIG UND KANTENGLOCKE
nach Kundengeometrie Sonderglocke anfragen
BLATT 06PRÜFMITTEL & ZUBEHÖR

Schaumbildner und Anschlusstechnik

Das Lecksuchspray muss DIN EN 14291 erfüllen: definierte Oberflächenspannung, Schaumstabilität, Korrosivitätsgrenzen. Spray 400 ml (kältestabil bis −15 °C) oder Konzentrat 5 L / 25 L. Reines Spülmittel erfüllt die ASME-Anforderungen nicht.

Auftragen
Pumpsprayflasche für das Konzentrat.
Verbindung
Vakuumschläuche und Anschlusskupplungen NW 7,2.
Messen
Vakuummeter 0 bis −1 bar — optional, zeigt den Unterdruck direkt an der Glocke an. Weiter als etwa −1 bar kann kein Vakuummeter anzeigen: Das wäre das absolute Vakuum.
Einstellen
Vakuumregulierventil für den Sollunterdruck nach Regelwerk.
Spray, Kanister & Zubehör Lecksuchspray nach DIN EN 14291
BLATT 07WARTUNGVERSCHLEISSTEILE

Kohleschieber und Filter

Die trockenlaufende Pumpe braucht keine Ölwartung, aber eine regelmäßige Innenreinigung: Die Kohleschieber geben feinen Staub ab. Zusammen mit Feuchtigkeit aus dem Prüfmittel kann das zu Verklebung und Korrosion führen.

Nach jeder Prüfung
Pumpe mindestens 30 Minuten nachlaufen lassen, damit die Feuchtigkeit aus dem Schöpfraum abgeführt wird. Zu frühes Abschalten lässt Restfeuchte im Gehäuse — sie verklebt den Kohlestaub und führt zu Korrosion.
1–2× jährlich
Pumpe öffnen und den Schöpfraum reinigen.
Ersatzteile
Kohleschieber und Filter sind einzeln nachbestellbar — auf Anfrage, nicht über den Shop.
Unsicher, was zusammengehört? Sagen Sie uns Nahttyp und Abmessung — wir stellen Gerät, Glocke und Prüfmittel passend zusammen.
Bauformen

Glocke, Brille,
Kasten, Rahmen.Bauformen der Vakuumprüfung nach Nahttyp

Vakuumglocke, Vakuumbrille, Vakuumkasten und Prüfrahmen arbeiten bei der Lecksuche nach demselben Prinzip und unterscheiden sich nur in der Bauform. Je nach Hersteller heißen dieselben Werkzeuge auch Vakuumprüfrahmen, Prüfglocke oder Vakuumbox. Entscheidend ist nicht der Name, sondern was die Auflagedichtung sauber umschließen muss.

TAB. 2 — BAUFORMENNACH NAHTTYP
BauformAnwendungTypische Maße
Rundnaht-GlockeRohrumfangsnähte, Stutzen, ReparaturstellenDN 32–300 fest · DN 125 – >1000 variabel
Stumpfnaht-Glockelange gerade Stoßnähte, Bodenblechebis 700 mm Länge
Kehlnaht-GlockeBoden-Mantel-Nähte, T-Stößebis 700 mm Länge
Außenkanten-GlockeAußenkanten an Behältern und Wannennach Geometrie
Innenkanten-GlockeInnenecken, beengte Stellennach Geometrie
Zylindrische GlockeStutzen, Pontondeckelnach Geometrie
Sonderanfertigungbeliebige Kehlnaht-Winkel, Stutzendurchführungen, Inneneckennach Kundengeometrie

Rundnaht-, Stumpfnaht- und Kehlnaht-Glocken sind im Regelfall 100 mm breit — das ist der Streifen, den ein Ansatz erfasst. Andere Breiten fertigen wir auf Anfrage.

AUFBAU & ANTRIEBWERKSTOFFE

Werkstoffe der Glocke

Sichtfenster
Polycarbonat (Makrolon) — schlagzäh und optisch klar. Unzerbrechlich ist es damit nicht: zerkratzte, angeschlagene oder gealterte Scheiben vor der Prüfung kontrollieren und bei Bedarf tauschen.
Dichtung
Profilgummi als Hauptdichtung, dazu eine Weichgummi-Auflagedichtung aus NBR oder EPDM.

Vakuumerzeugung

Elektrische Pumpe
Ölfrei und trockenlaufend, für Dauerbetrieb und große Glocken — die Lecksuchgeräte der TP-Serie erreichen −850 mbar. Praxisstandard und der einzige Antrieb aus unserem Programm.
Handpumpe
Technisch möglich, praktisch überholt: Von Hand lässt sich der Unterdruck nicht schnell genug aufbauen, damit die Glocke sich ansaugt und von selbst hält.
Druckluft-Ejektor
Nutzt vorhandene Werkstattdruckluft, keine beweglichen Teile. Robust auf der Baustelle, im Dauerbetrieb energiehungriger. Nicht in unserem Programm.

Woran Sie die passende Bauform erkennen

Die Glocke folgt der Naht, nicht umgekehrt. Drei Angaben genügen, um die Bauform festzulegen: der Nahttyp — rund, gerade, Kehle, Kante oder Sonderform; die Abmessung — Rohrdurchmesser oder Nahtlänge; und die Auflagefläche — ob die Dichtung ringsum eben und sauber aufliegen kann. Wölbungen, Stutzen, Schweißnahtüberhöhungen und Anbauteile entscheiden darüber, ob eine Standardglocke reicht oder eine Sonderanfertigung nötig wird.

Wenn Sie diese drei Angaben haben, ordnet Tabelle 2 sie der Bauform zu. Im Zweifel übernehmen wir das — schildern Sie uns die Naht.

Normen & Nachweisgrenzen

Nach Regelwerk geprüft.
Ehrlich zu den Grenzen.Normen und Nachweisgrenzen der Vakuum-Blasenprüfung

Unterdruck und Haltezeit richten sich nach dem anzuwendenden Standard. Und die Methode zeigt nur, was bis zur Oberfläche durchgeht — das gehört zur Wahrheit dazu.

TAB. 1 — PRÜFPARAMETERJE REGELWERK
StandardUnterdruckHaltezeitHinweis
DVGW G 469 E3200–500 mbar≥ 30 sFernwärme
DVS 2225-2~300 mbar≥ 10 s~100 mm Überlappung
ASME Sec. V≥ ~150 mbar5–10 s≥ 50 mm Überlappung
API 650~200 mbarTankboden

Die Haltezeit nach ASME BPVC Section V gibt die referenzierende Code-Section vor — 5–10 s je Position ist der Praxiswert, keine Vorgabe der Norm selbst. Die Klassifizierung als Methode C3 stammt aus DIN EN 1779:1999-11; eine Neufassung liegt seit Dezember 2024 als Entwurf prEN 1779:2024 vor und ist noch nicht in Kraft.

PROTOKOLL — NACHWEISOBERFLÄCHENVERBUNDEN

Erkannt wird

  • Durchgehende Poren & Pinholes
  • Risse von Ober- zur Unterseite
  • Wurzel-Bindefehler mit Spalt
  • Lochfraß & Korrosionsdurchbrüche
  • Undichte Stutzendurchführungen & Flanschspalte
  • Stiche und Schnitte in Dichtungsbahnen

Nicht erkannt wird

  • Innenliegende Poren & Lunker
  • Bindefehler ohne Spaltöffnung
  • Flankenbindefehler unter Decklage
  • Kerb- und Zähigkeitsfehler — keine Festigkeitsbewertung

Anmerkung: bei Druckbauteilen nicht allein ausreichend

Sicherheitsrelevante Druckbauteile verlangen zusätzlich volumetrische Verfahren — Durchstrahlung (RT) oder Ultraschall (UT). Nur die erfassen innenliegende Defekte und erlauben eine Festigkeitsbewertung. Die nachweisbare Leckrate liegt in der Praxis bei 10⁻⁴ bis 10⁻³ mbar·l/s, das entspricht 10⁻⁵ bis 10⁻⁴ Pa·m³/s. Unter Idealbedingungen sind bis 10⁻⁵ mbar·l/s erreichbar. Für Tank-, Behälter- und Folienbau reicht das aus — für Hochvakuum-, Halbleiter- oder Kryotechnik nicht.

Passt das Verfahren zu Ihrer Prüfaufgabe? Wenn Sie unsicher sind, ob die Vakuumprüfung Ihr Regelwerk erfüllt: Schildern Sie uns den Fall. Wir sagen Ihnen auch, wenn ein anderes Verfahren das richtige ist.
Dokumentation

Geprüft ist erst,
was dokumentiert ist.Prüfprotokoll und Qualifikation bei der Vakuumprüfung

Ohne Protokoll ist die Prüfung im Streitfall nicht nachweisbar. Diese Mindestangaben ergeben sich aus DIN EN 1593 Abschnitt 10, ASME BPVC Section V Article 10 und DVGW G 469 — welche davon verbindlich sind, hängt vom anzuwendenden Regelwerk ab.

PRÜFPROTOKOLL — MINDESTANGABEN8 FELDER
  • Auftraggeber, Bauteil und Schweißnaht-Identifikation
  • Prüfgerät: Hersteller und Typ; Glocke nach Bauform und Größe
  • Prüfunterdruck in mbar, Haltezeit in Sekunden, Überlappung in mm
  • Schaumbildner: Bezeichnung, Charge, Hersteller
  • Oberflächentemperatur und Beleuchtungsstärke
  • Prüfer: Name und ZfP-Stufe nach DIN EN ISO 9712
  • Ergebnis: Anzeigen mit Ortsangabe, Skizze oder Foto
  • Datum und Unterschriften
QUALIFIKATIONDIN EN ISO 9712

Wer prüfen darf

Üblich ist ein Prüfer der Stufe 2 für Dichtheitsprüfung (LT) nach DIN EN ISO 9712, häufig kombiniert mit Sichtprüfung (VT). Maßgeblich sind die Gefährdungsbeurteilung und das anzuwendende Regelwerk.

Stufe 1
Durchführung nach Anweisung, unter Aufsicht. Schulungsdauer LT: 5 Tage.
Stufe 2
Verfahrensauswahl, Bewertung und Erstellung von Prüfanweisungen. Schulungsdauer LT: 9 Tage.
Stufe 3
Verfahrensentwicklung und Auslegung.

Zertifikat 5 Jahre gültig · Verlängerung über praktische Prüfung

Einsatzbereiche

Wo geprüft wirdEinsatzbereiche der Vakuumprüfung von Tankbau bis Deponiebau

Überall dort, wo das Bauteil nur von einer Seite zugänglich ist. Neben Schweißnähten und Dichtungsbahnen lassen sich auch Gussteile auf durchgehende Risse und Porositäten prüfen.

Pos. 01TankbauBodenbleche · Boden-Mantel-Naht · API 650
Pos. 02RohrleitungsbauRund- und Stutzennähte
Pos. 03FernwärmeDVGW G 469, Verfahren E3
Pos. 04DichtungsbahnenDVS 2225-2
Pos. 05DeponiebauKunststoffdichtungsbahnen · BAM · DepV
Pos. 06TrinkwasserbehälterDVGW W 300 · KTW
Pos. 07AuffangwannenWHG · AwSV · StawaR
Pos. 08FlachdächerBauwerksabdichtung
Pos. 09Schiff- & StahlbauErgänzend zu MT und UT
Pos. 10BiogasanlagenFermenter · Folienanschlüsse
Pos. 11AbwassertechnikKlärbecken · Pumpensümpfe
Pos. 12Lebensmittel & PharmaEdelstahl · CIP/SIP
Pos. 13GussteileDurchgehende Risse · Porositäten
Pos. 14DruckbehälterAD 2000 HP 5/3 · ergänzend zu RT und UT
Pos. 15Schwimmdach-PontonsAPI 650, Anhang E
Pos. 16TunnelabdichtungDVS 2225-5
Pos. 17Erdberührte AbdichtungSchwarze und Weiße Wanne
Pos. 18Apparate- & AnlagenbauFlansche · Sonderbauteile
Häufige Fragen

Kurz beantwortet.Häufige Fragen zur Vakuumprüfung von Schweißnähten

Ausführliche technische Grundlagen stehen im Beitrag Vakuumprüfung von Schweißnähten und Dichtungsbahnen.

F 01Was ist die Vakuumprüfung von Schweißnähten?

Die Vakuumprüfung ist ein zerstörungsfreies Verfahren zur Dichtheitsprüfung von Schweißnähten und Dichtungsbahnen. Auf die Naht wird ein schaumbildendes Prüfmittel aufgetragen, darüber eine transparente Vakuumglocke gesetzt und evakuiert. An einer undichten Stelle zeigt das schaumbildende Mittel die Undichtigkeit durch Blasenbildung an.

F 02Welche Norm regelt die Vakuumprüfung?

Die Vakuumprüfung ist in DIN EN 1779 als Methode C3 klassifiziert, das Blasenprinzip beschreibt DIN EN 1593. Für einzelne Anwendungen gelten zusätzlich DVS 2225-2 für Dichtungsbahnen, DVGW G 469 Verfahren E3 für Fernwärme und ASME BPVC Section V Article 10 Appendix II.

F 03Welcher Unterdruck ist bei der Vakuumprüfung nötig?

Der Prüfunterdruck richtet sich nach dem Regelwerk: DVGW G 469 E3 verlangt 200 bis 500 mbar, DVS 2225-2 rund 300 mbar und ASME Section V mindestens etwa 150 mbar. Die Lecksuchgeräte der TP-Serie erreichen ein Endvakuum von −850 mbar und decken damit alle gängigen Vorgaben ab.

F 04Wie empfindlich ist die Vakuumprüfung?

Die nachweisbare Leckrate der Vakuumprüfung liegt in der Praxis bei etwa 10⁻⁴ bis 10⁻³ mbar·l/s, das entspricht 10⁻⁵ bis 10⁻⁴ Pa·m³/s. Unter Idealbedingungen sind bis zu 10⁻⁵ mbar·l/s erreichbar. Das ist deutlich weniger empfindlich als eine Helium-Massenspektrometer-Lecksuche, aber ausreichend für Tank-, Behälter- und Folienbau.

F 05Welche Fehler findet die Vakuumprüfung nicht?

Die Vakuumprüfung erkennt nur Defekte, die durchgehend zur Oberfläche offen sind. Innenliegende Poren, Lunker und Bindefehler ohne Spaltöffnung bleiben unentdeckt. Bei sicherheitsrelevanten Druckbauteilen muss sie deshalb mit Durchstrahlungsprüfung oder Ultraschallprüfung kombiniert werden.

F 06Vakuumglocke, Vakuumbrille, Prüfrahmen — was ist der Unterschied?

Vakuumglocke, Vakuumbrille, Vakuumkasten und Prüfrahmen bezeichnen dasselbe Prüfprinzip in unterschiedlichen Bauformen; je nach Hersteller werden die Begriffe auch synonym verwendet. Flache Kästen und Vakuumprüfrahmen decken lange gerade Nähte ab, Glocken und Brillen sitzen auf Rundnähten, Kanten und Sonderformen.

F 07Welche Vakuumglocke passt auf welche Naht?

Für Rundnähte an Rohren gibt es Rundnaht-Glocken von DN 32 bis über DN 1000, für gerade Stoßnähte Stumpfnaht-Glocken und für Boden-Mantel-Nähte oder T-Stöße Kehlnaht-Glocken — beide mit einer Prüflänge bis 700 mm je Ansatz. Kanten- und Zylinderglocken decken Innen- und Außenkanten sowie Stutzen ab. Für abweichende Geometrien fertigt AB Industrie Service Sonderglocken nach Kundenmaß.

F 08Welches Prüfmittel ist für die Vakuumprüfung zugelassen?

Das schaumbildende Prüfmittel muss DIN EN 14291 erfüllen, mit definierter Oberflächenspannung, Schaumstabilität und Korrosivitätsgrenzen. Reines Spülmittel ist nach ASME BPVC Section V ausdrücklich ausgeschlossen. Für Kunststoffdichtungsbahnen lässt DVS 2225-2 dagegen Seifenlauge zu.

F 09Wer darf eine Vakuumprüfung durchführen?

Üblich ist ein Prüfer der Stufe 2 für Dichtheitsprüfung (LT) nach DIN EN ISO 9712, häufig kombiniert mit Sichtprüfung (VT). Maßgeblich sind die Gefährdungsbeurteilung und die Vorgaben des jeweils anzuwendenden Regelwerks.

F 10Brauche ich ein Vakuummeter an der Glocke?

Für die meisten Anwender ist es nicht erforderlich, weil sich der Prüfunterdruck bereits am Manometer der Pumpe ablesen lässt. Das Vakuummeter an der Glocke ist eine Aufpreis-Option und zeigt den Unterdruck direkt am Prüfort an. Es wird werksseitig montiert und lässt sich später nicht nachrüsten.
